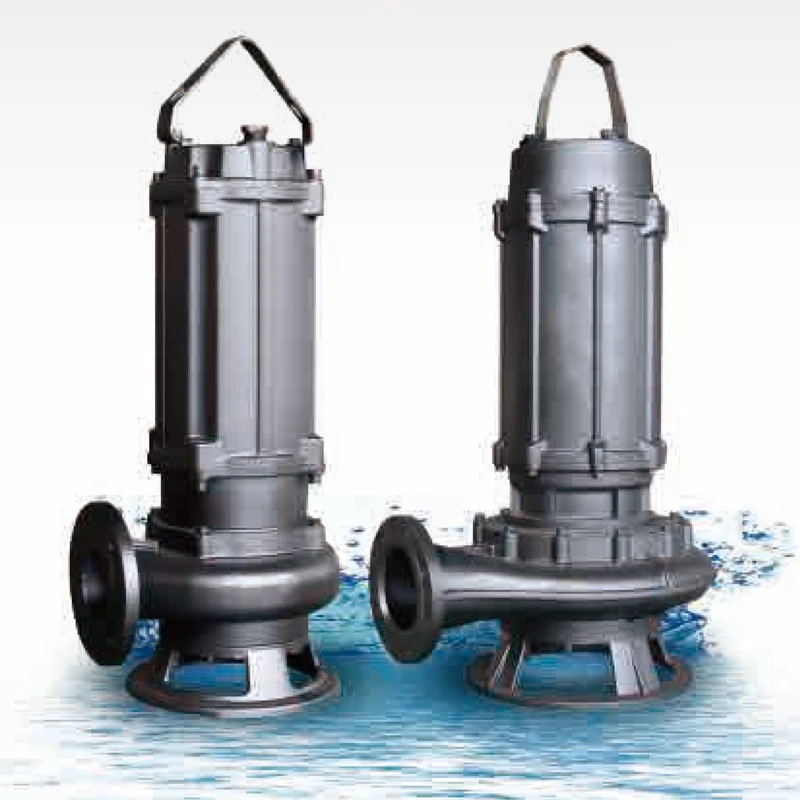

Вертикальный погружный насос сточных вод

• Общая структура вертикального погружаемого насоса насоса насоса зречна, а корпус двигателя разумно разделен. Консольная консольная конструкция с коротким валом, эксцентриситет шеи вала при установке рабочего колеса невелика, центр насоса низкий, а операция более надежна
• Инновационный и уникальный гидравлический дизайн, не говорящий о неверной, диапазон работы насоса широкий, высокая эффективность и экономия энергии. Небольшая вибрация, стабильная работа и обеспечение проходимости твердых тел и анти-подключения волокон
• Превосходные два одноверенно-экологически чистого уплотнения машины и крышка насоса самоочищающе
• High reliability submersible motor, F-class insulation level, maximum operating temperature 150℃. In addition, the >Корпус двигателя 30 кВт разработан со структурой охлаждающей куртки для дополнительной установки в дополнение к стандартному типу
• Насосная единица интегрирует измерение температуры подшипника PT100, измерение температуры обмотки PT100, компоненты защиты утечки масляной камеры и полости двигателя и полностью контролирует работу насоса. Он может отображать данные в реальном времени и автоматически тревожить или выключить через интеллектуальный шкаф управления
• Подшипники разработаны и настроены для 100, 000 часов
• Улучшенный динамический баланс носителей
• Корпус насоса, насосная крышка, отливки масляной камеры электрофоретически обрабатывают или окрашены для повышения коррозионной устойчивости
• Пять методов установки для насосных блоков, легкая разборка и техническое обслуживание, беззаботные, без проблем и экономия времени

1. Муниципальное введение, водопроводные заводы, насосные станции для подъема сточных вод
2. Индустрия защиты окружающей среды
3. Очистка сточных вод
4. Легкая промышленность
5. Химическая промышленность
6. Добыча
7. Нефтяная промышленность
8. Охрана воды, проекты по устранению воды, интегрированные насосные станции
9. Металлургия

• Домашняя дождевая вода, сточные воды, грязь
• Промышленные сточные воды
• Грязь
• Пепел
• Зерно
• Рыба и креветки
• Жидкости, содержащие суспендированные твердые частицы и волокнистые суспендированные твердые вещества в процессе.

• Общая структура - the submersible electric pump is a reasonable and mature vertical machine pump direct-connected pump unit. It adopts a special shaft extension submersible motor at the top and the pump at the bottom. The pumping medium is sucked in from the bottom axially, flows through the impeller for pressurization, and then passes through the lateral discharge port of the pump body, and finally discharged through the elbow and straight pipe. The impeller is fixed to the motor shaft extension by hexagon socket screws, and forms a common rotor component with the motor shaft, laminations, etc. The short shaft extension and small cantilever ratio significantly reduce the eccentric deviation between the various parts of the rotor, reduce the center of gravity of the pump unit, and reduce vibration. Extend the service life of the machine seal and bearing. The vertical submersible sewage pump body and pump cover together form the pressure-bearing boundary. The design temperature is 40℃. The design pressure of the pump with a head of less than 40m is 0.6MPa, and the design pressure of the pump with a head of >4 0 M составляет 1,0 млн. Уплотнительные кольца используются в качестве надежных статических уплотнений в суставах между частями. Во время процесса сборки статические уплотнения, кабельные уплотнения, механические уплотнения и моторные камеры каждого насоса насоса должны быть строго протестированы для уплотнения для обеспечения безопасности и надежности.

• Усовершенствованная и оптимизированная конструкция гидравлических компонентов насоса- Поглощает последние достижения университетов и исследовательских институтов и усовершенствованный опыт аналогичных продуктов промышленности.
• Рабочее колесо принимает многолетний или двухканальный тип в соответствии с геометрией диаметра входа и канала потока, с высокой эффективностью и широкой выходом, так что никакая перегрузка, высокая проходимость и способность анти-подключения не может достичь наилучшего баланса. Плесень рабочего колеса обрабатывается с ЧПУ обрабатывающим центром, чтобы обеспечить требования к точности измерения литья, а литья отличается инвестиционной песчаной машиной. Работочке с высокими или мощными насосами имеют балансирующие отверстия, один из них состоит в том, чтобы сбалансировать осевую силу ротора, а другой-уменьшить давление полости водяного уплотнения и убрать тепло, вызванное трения динамических и статических колец водяного уплотнения. Корпус насоса имеет широкий канал потока, разумный угол диффузии выходов, небольшие гидравлические потери и хорошую грязи.
• Рабочее колесо и корпус насоса были проанализированы с помощью CFD и проверены с помощью тестов. Эффективность насоса и эффективность группы насосов намного выше, чем индикаторы, указанные в GB/T 24674-2021 Погружение в канализацию. Будучи высокоэффективным и энергосберегающим, он также учитывает проходимость и анти-внесение твердых веществ или длинных волокон. Кривая QH относительно крутая, и кривая QP является относительно плоской, достигая цели проектирования отсутствия перегрузки. Насос имеет широкий эксплуатационный диапазон, высокая эффективность, низкая вибрация и плавная работа.

• Самоочищающий дизайн полости уплотнения камеры водной камеры- Принимает дизайн технологии самоочищения, на крышке насоса устанавливается кольцевая структура спиральной канавки, а между рабочим колесом и насосом образуется небольшой радиальный зазор. Когда насос работает, средние частицы в канавке бросают наружу под центробежную силу вращающегося рабочего колеса, предотвращая въезд сплошной грязи или предотвращения частиц в полости уплотнения и повреждения вращающихся деталей.

• Надежное механическое уплотнение- Водяная камера и одно концевая поверхность, большая пружина, резиновая сильмана, смазываемое водяным механическим уплотнением между камерой насоса и масляной камерой. Динамические и статические кольца используют карбид кремния с очень низким коэффициентом трения, чтобы связаться с карбидом вольфрама «жестко, жестко», что более устойчивало к износу. Металлические детали изготовлены из нержавеющей стали, которая гарантирует срок службы водяного уплотнения в течение 15, 000 часов; Нефтяная камера установлена ​​между водной камерой и нижним подшипником верхнего двигателя, и установлено одно конечное уплотнение масла. Резиновые детали изготовлены из нефтяной нитрильной резины. Динамические и статические кольца в паре трения используют графит для карбида кремния «мягкий до твердой», погруженные в смазочное масло в нефтяной камере, которая имеет более длительный срок службы, чем водяное уплотнение, и его нелегко провалиться.

• Нефтяная камера- Масло в масляной камере составляет 32# Гидравлическое масло против одежды (GB11118. 1-2011). В дополнение к смазке масляного уплотнения, оно также может убрать тепло, генерируемое трение подшипника, и предотвратить проникновение среды в качестве дополнительной функции безопасности. Количество добавленного масла - до точки, где нефть переполняется из отверстия для заполнения масла, и определенный объем воздуха может быть сохранен в нефтяной камере, так что давление в масляной камере значительно не поднимается после повышения температуры масла, что избегает чрезмерного повреждения или утечки механического уплотнения. В масляной камере также установлены зонд для смешивания масла и плавающий переключатель. Когда среда на стороне насоса протекает в нефтяную камеру, зонд утечки воды может определить, попадает ли вода в водной камере войти в нефтяную камеру и тревожить электрический шкаф для управления, чтобы остановить вертикальный погружный насос сточных вод; Переключатель плавания плавает, и двигатель выключен, что указывает на то, что средний уровень ниже минимального уровня.

Вертикальный насос для сточных вод серии WQ имеет пять методов установки: автоматическая установка связи, мобильная установка шланга, установка жесткой трубы, установка фиксированной базы и еще одна фиксированная базовая установка.

Автоматическая установка связи (z).

Автоматическая установка связи не требует обычных закрещенных для подключения насоса и трубопровода. Устройство соединения имеет только четыре части: сиденье выпускной трубы, направляющий стержень, рама направляющего стержня и рама соединения. Руководство служит только руководством и не подлежит силе. Его можно разрезать на требуемую длину в зависимости от глубины бассейна с обычной водопроводной трубкой или стальной трубой, или пользователь может подготовить ее самостоятельно.

Во время установки установите сиденье выпускной трубы, направляющую стержень и обратную раму стержня; Установите раму муфты к фланце насоса; Поднимите насос, вставьте полукруглое отверстие на раме муфты в направляющий стержень, а затем сдвиньте насос вдоль направляющей стержня вниз. Рамка связи будет выровнен и прикреплена с сиденьем выпускной трубы. Когда требуется техническое обслуживание, просто потяните вертикальный насос сточных вод вверх, а насос и сиденье выпускной трубы будут отключены.

Поскольку устройство соединения и насос являются относительно независимыми, если пользователь заменяет низкий или высокий подъемный насос одного и того же калибра в том же месте использования из-за изменений в условиях, исходное соединение все еще можно использовать.

Если вам нужна цитата, предоставьте конкретную мощность, поток и требования, чтобы мы могли сделать точный выбор. Вы также можетеНажмите здесь, чтобы связаться с намиЧтобы получить каталог продукта.
